Headers y pines de conexión

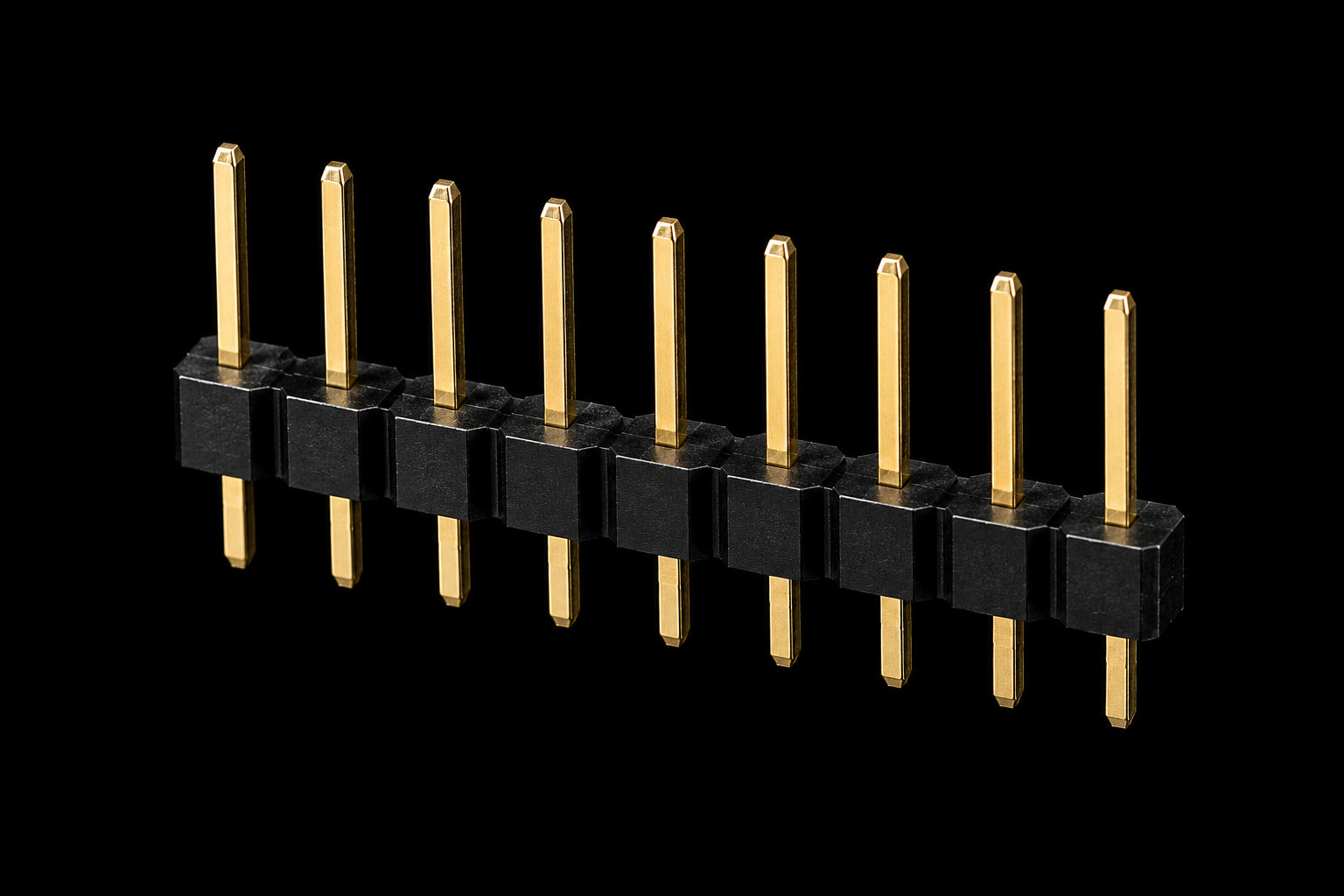

Headers macho (Male pin header)
Son tiras de pines metálicos que sobresalen verticalmente de la placa. Se sueldan directamente al PCB y quedan expuestos para hacer conexión.
Uso
- Conectar cables Dupont o jumper directamente a los pines para hacer conexiones rápidas.
- Interconectar módulos entre sí
- Sacar señales de un microcontrolador

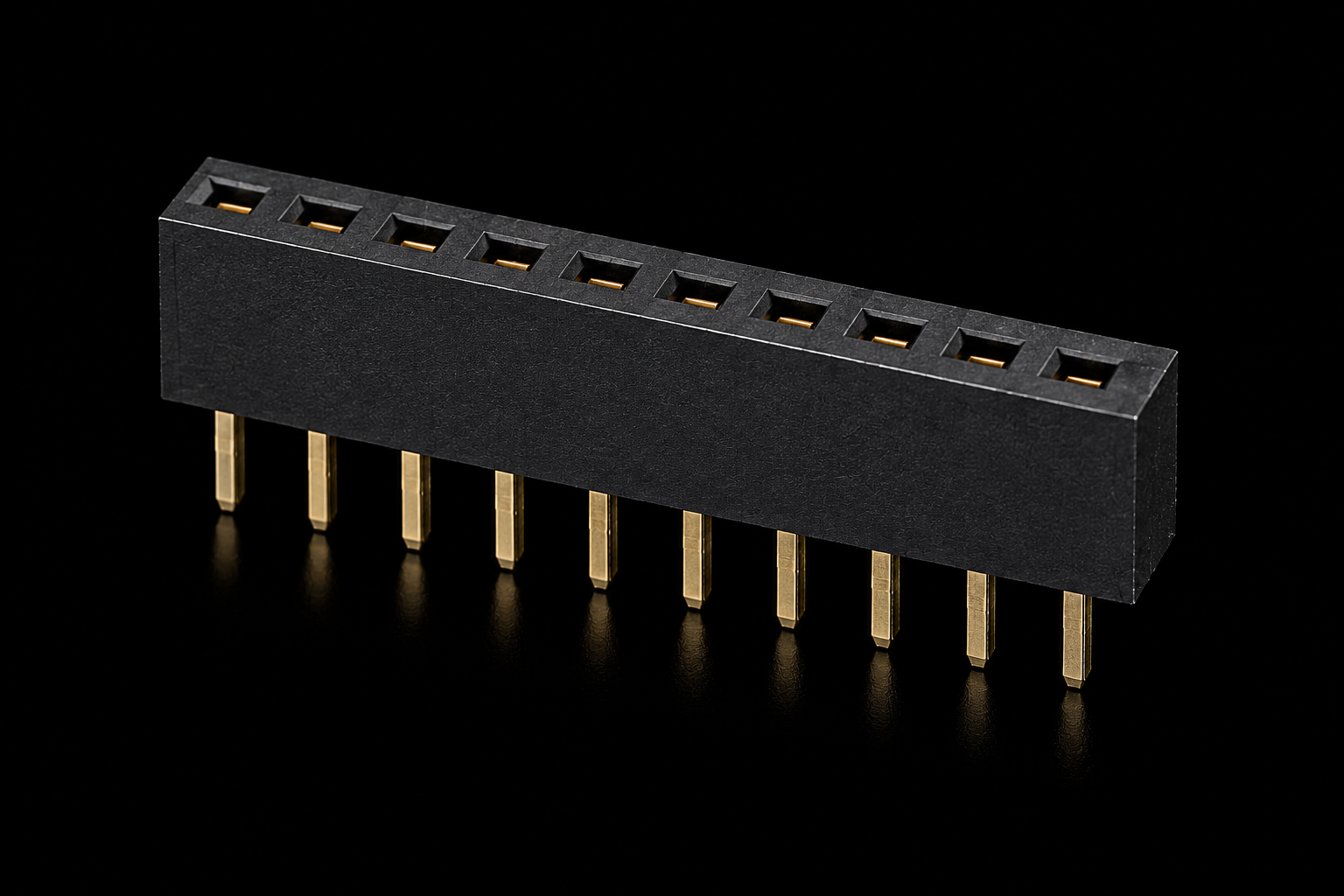

Headers hembra (Female header)
Son conectores con orificios metálicos internos donde se insertan pines macho. Funcionan como “zócalos”.
Uso
- Permitir que un módulo sea desmontable
- Conectar placas sin soldar directamente
- Crear sockets para microcontroladores o módulos

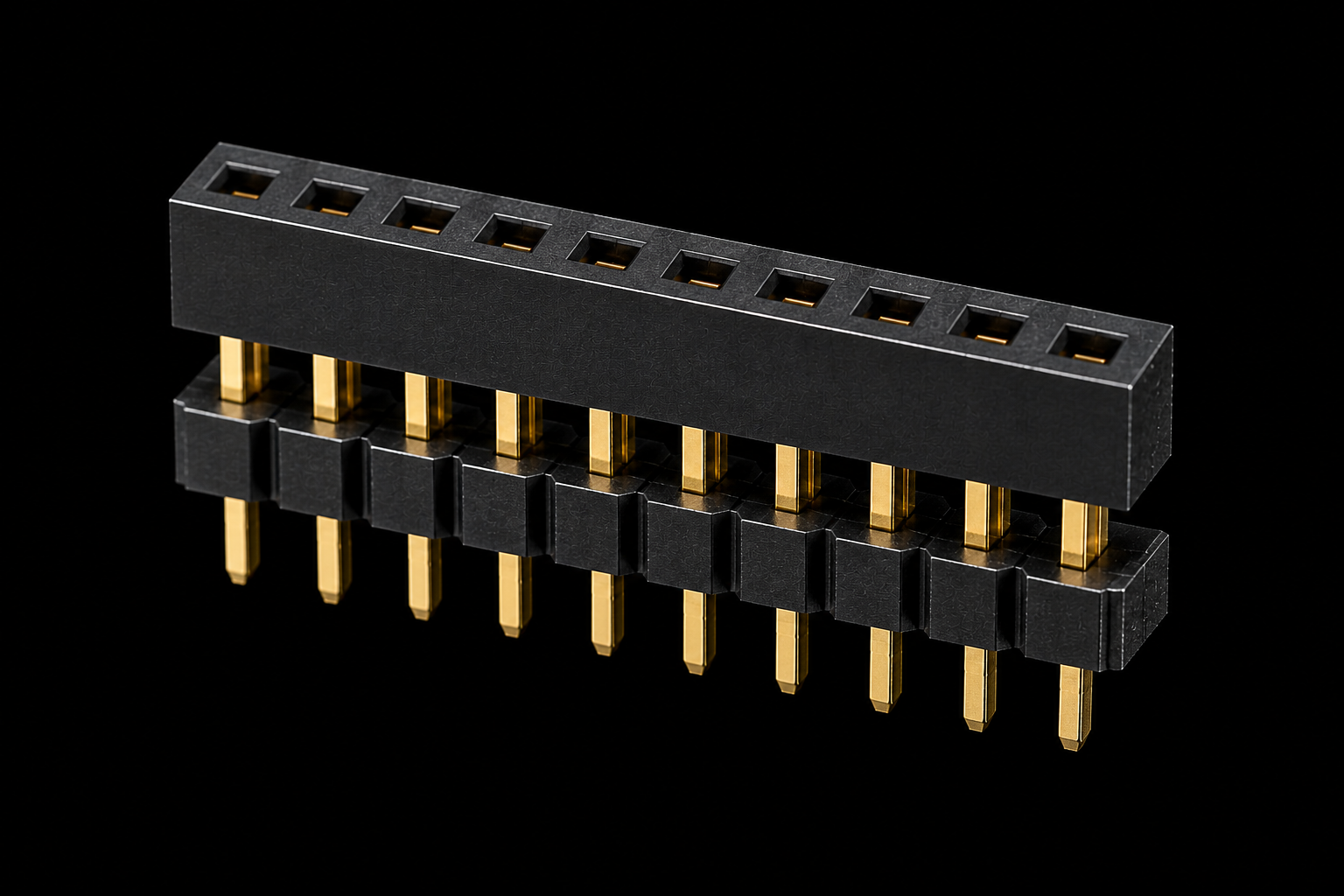

Stackable headers (apilables)
Son headers hembra con pines macho más largos en la parte inferior.
Permiten conectar otra placa encima manteniendo acceso a los pines.
Uso
- Apilar placas (ej: Arduino + shields)
- Expandir funcionalidad sin perder conexiones
- Proyectos modulares en capas

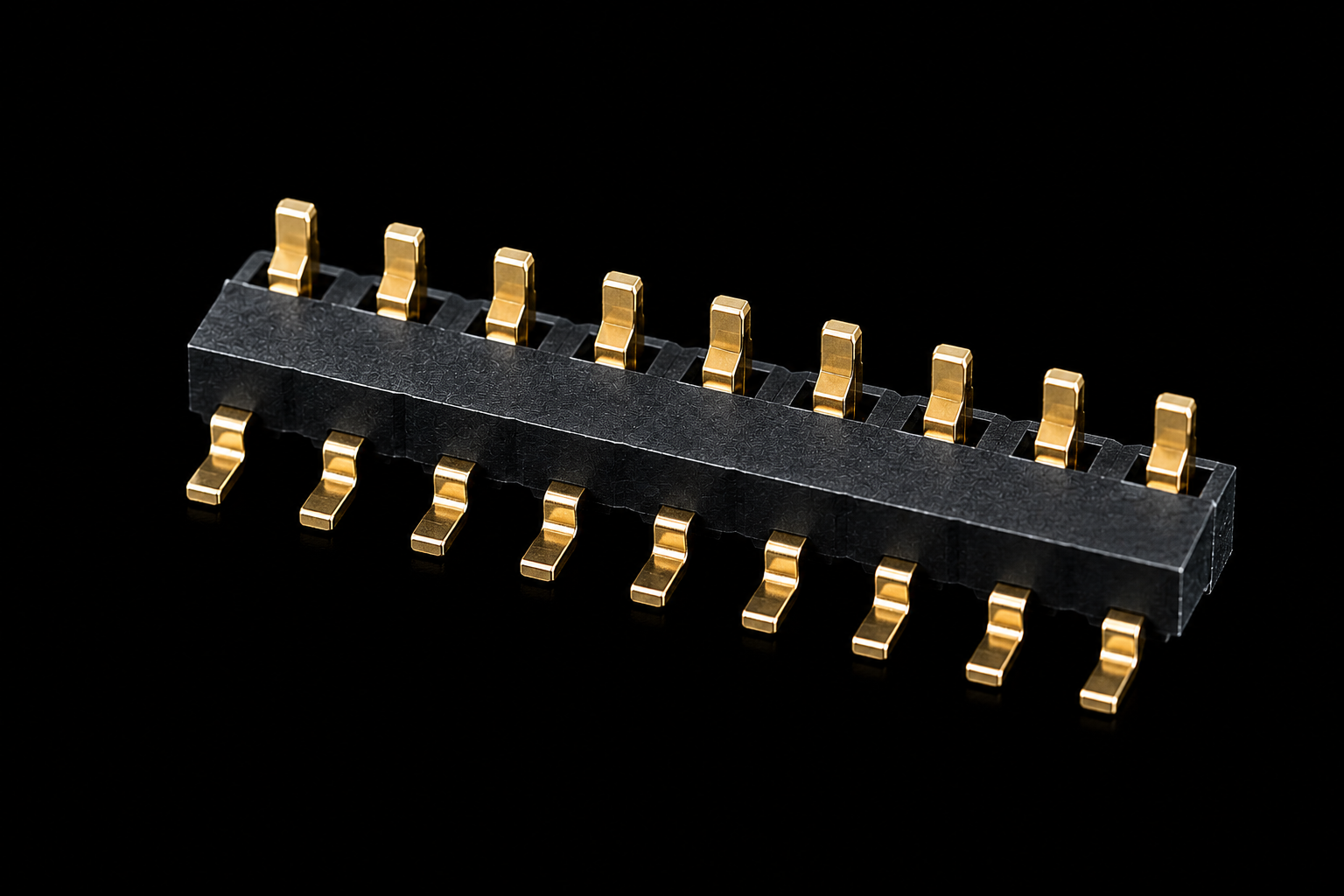

Headers SMD (Surface Mount Device)
Son headers diseñados para montaje superficial, es decir, se sueldan sobre la superficie del PCB sin atravesarlo.
Uso
- Diseños compactos o profesionales
- Placas de producción donde no se usan agujeros pasantes
- Dispositivos donde el espacio es crítico
